Arbeitsplatz

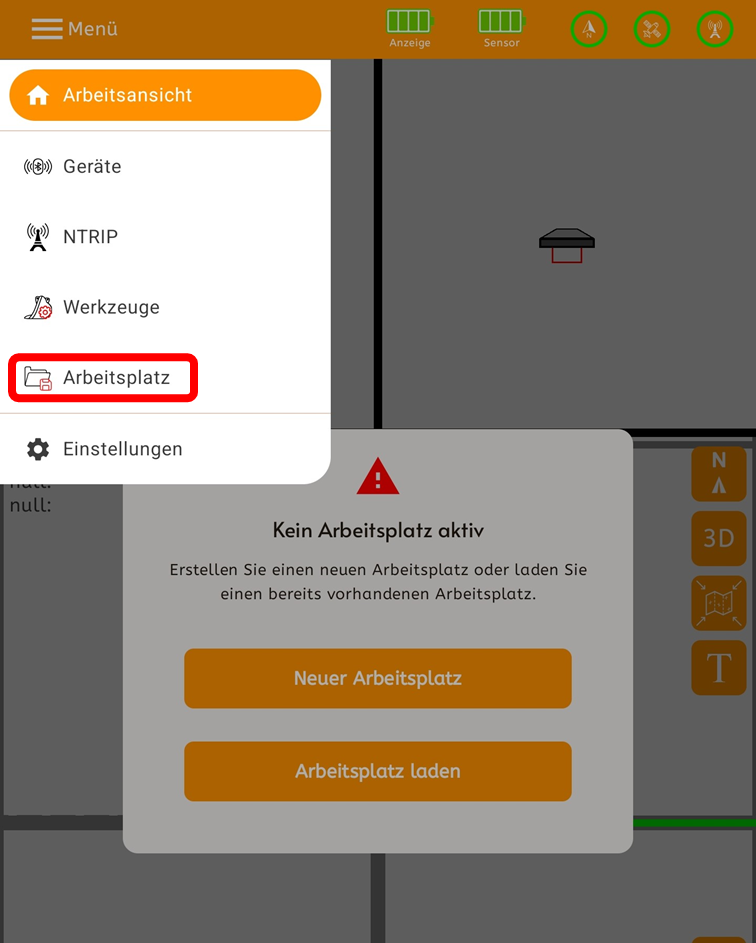

Der Menüpunkt „Arbeitsplatz“ bietet eine Reihe von Funktionen, um erstmals oder erneut einen Arbeitsplatz anzulegen, zu speichern und mehrere Arbeitsplätze entsprechend zu organisieren.

Sobald Sie den excav PILOT erstmals nutzen wollen und dafür die vorinstallierte App auf dem Tablet aufrufen, werden Sie direkt zu Beginn gebeten, einen ersten Arbeitsplatz anzulegen oder einen bereits vorhandenen Arbeitsplatz zu laden, um Informationen abspeichern zu können.

In diesem Beispiel wird davon ausgegangen, dass Sie den excav PILOT zum ersten Mal nutzen und einen Arbeitsplatz anlegen müssen, um mit den weiteren Funktionen fortfahren zu können.

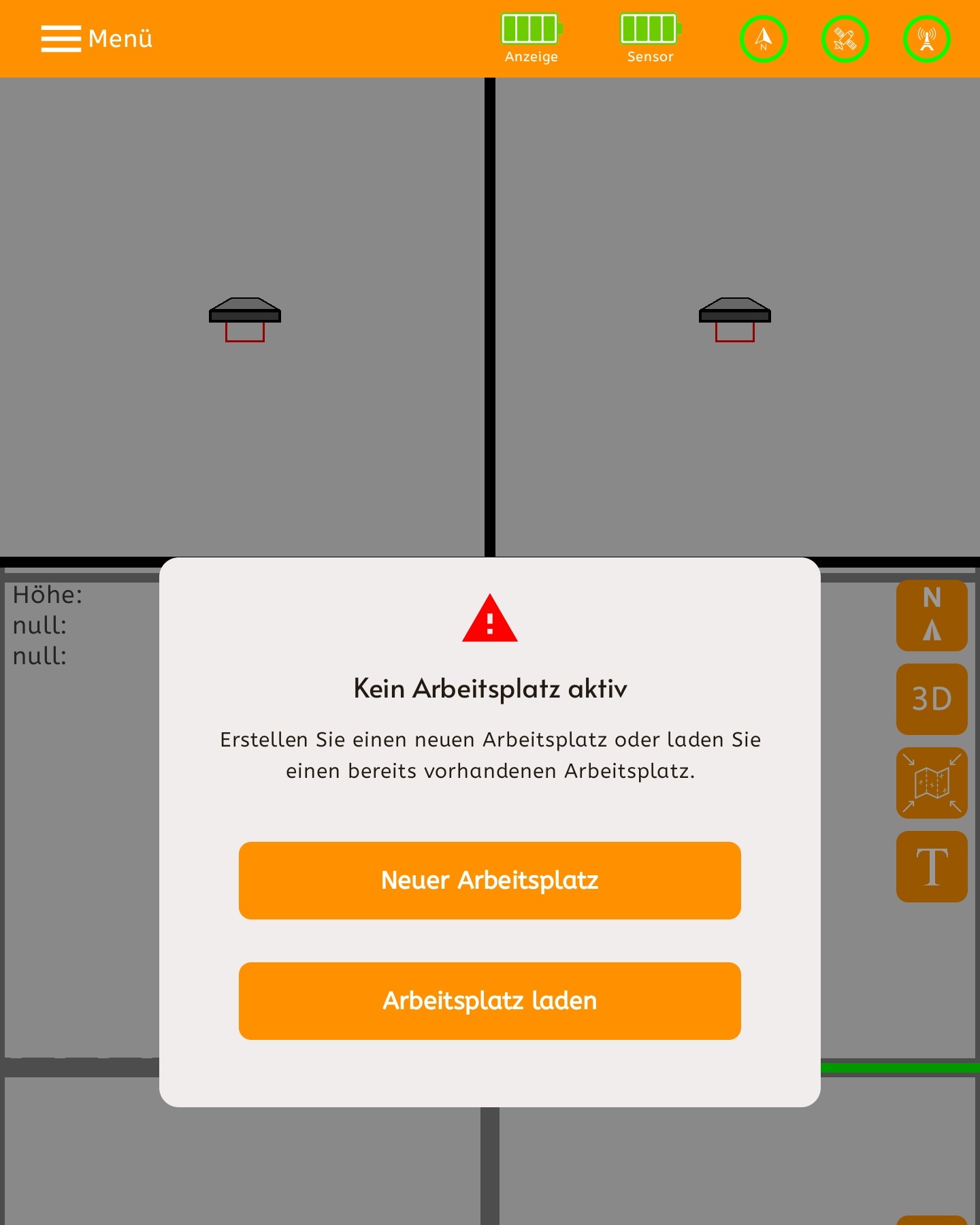

Neuen Arbeitsplatz erstellen

Direkt zu Beginn werden Sie auf der primären Arbeitsansicht gebeten, einen neuen Arbeitsplatz anzulegen oder einen vorhandenen Arbeitsplatz zu laden. Sie finden diese Funktion jederzeit standardmäßig unter dem Startmenü. Sie können den Arbeitsplatz entweder direkt zu Beginn mit einer LandXML-Datei erstellen oder diese später über Gelände im Designmenü laden.

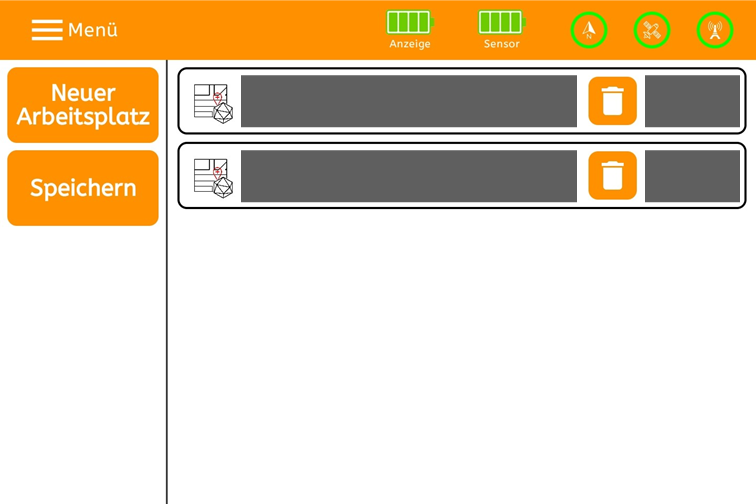

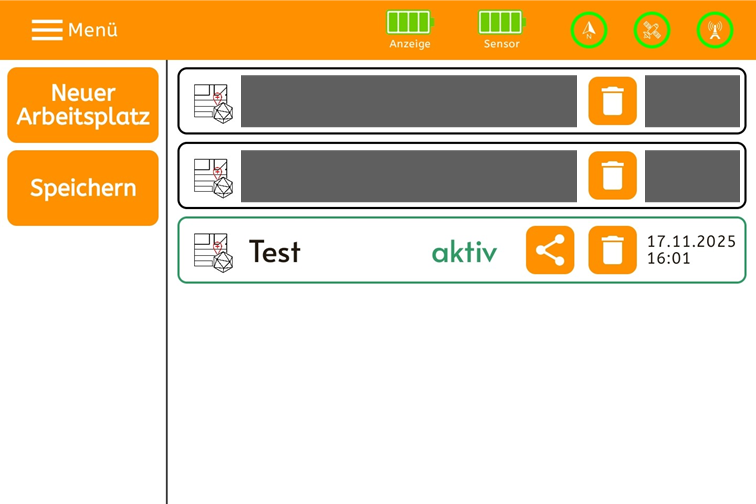

Hauptansicht Arbeitsplätze

Im Beispiel im Bild oben wurden bereits zwei Arbeitsplätze zuvor angelegt. Der Prozess zum Anlegen des ersten Arbeitsplatzes ist derselbe wie für jeden weiteren Arbeitsplatz. Auf dieser Ebene haben Sie zudem die Möglichkeit, gezielt alle Bearbeitungsschritte der Datei zu speichern.

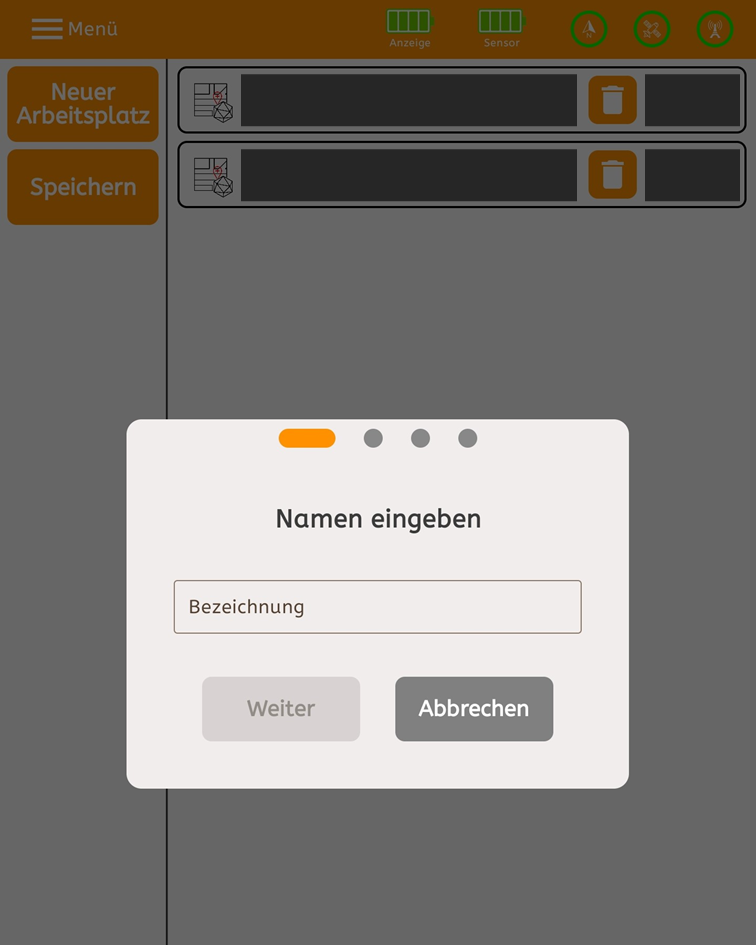

Namen für einen neuen Arbeitsplatz

Vergeben Sie dem Arbeitsplatz einen eindeutigen Namen – vor allem, wenn Sie viele Arbeitsplätze über ein excav-PILOT-System verwalten müssen. Der Name darf nicht identisch zu anderen Arbeitsplätzen sein und kein Leerzeichen enthalten.

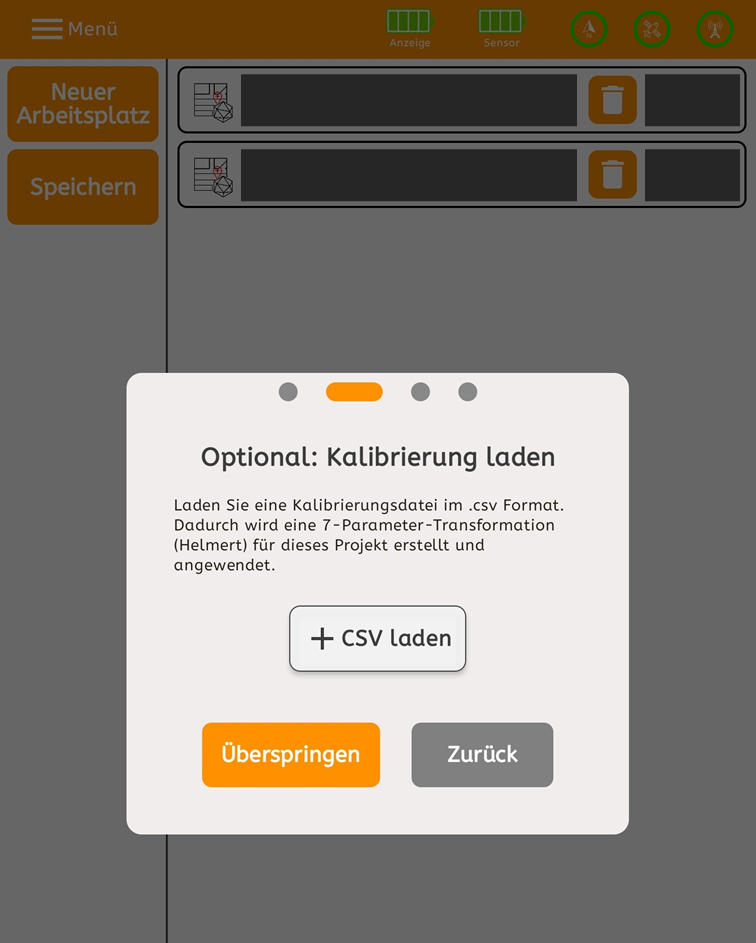

Optional: Kalibrierung über CSV-Datei laden

Optional können Sie zu diesem Zeitpunkt eine CSV-Kalibrierungsdatei hochladen, um direkt eine sogenannte 7-Parameter-Transformation nach Helmert für das künftige Projekt zu erstellen.

7-Parameter-Transformation (nach Helmert)

Die 7-Parameter-Transformation (auch Helmert-Transformation genannt) ist ein mathematisches Verfahren, um Koordinatenpunkte von einem dreidimensionalen Bezugssystem in ein anderes zu überführen. Sie wird eingesetzt, wenn unterschiedliche Koordinatensysteme miteinander verbunden werden sollen. Die Transformation nutzt dabei sieben einzelne Parameter: drei Parameter für die Translation (Verschiebungen in x-, y- und z-Richtung), drei Parameter für die Rotation (Drehungen um die Achsen) und einen Parameter für den Maßstab (einheitliche Skalierung). Zusammenfassend beschreibt die Transformation, wie man einen 3D-Punkt durch Verschieben, Drehen und Skalieren vom Ausgangssystem ins Zielsystem überführen kann.

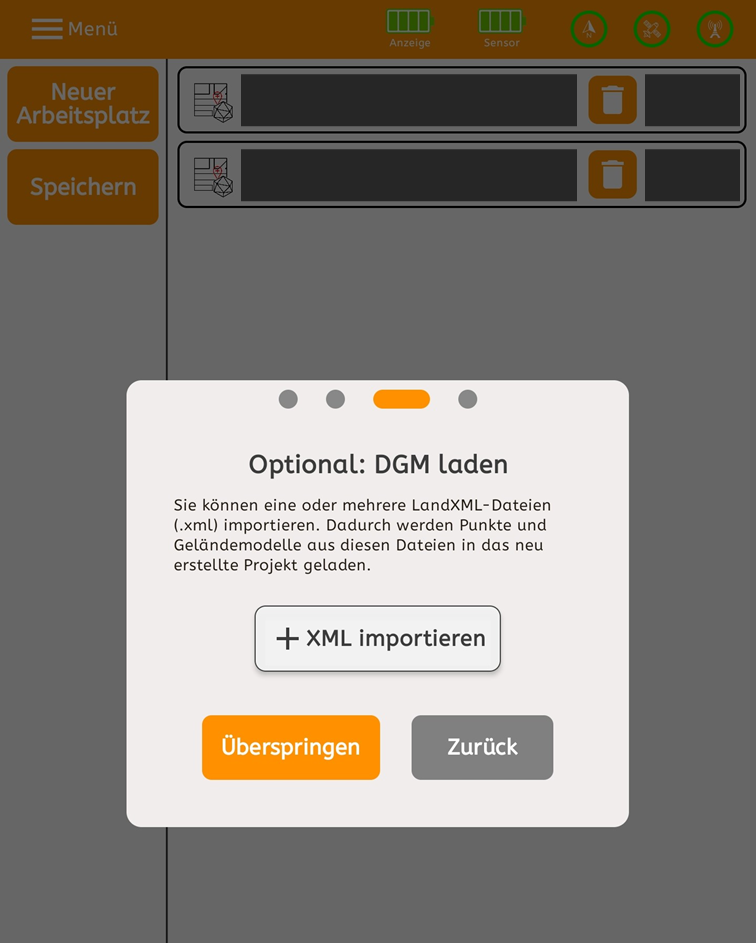

Optional: DGM als LandXML-Datei laden

Um einen neuen Arbeitsplatz speziell im Dateiformat LandXML in der App anzulegen, haben Sie zwei Möglichkeiten: entweder in einem bestehenden Arbeitsplatz eine LandXML-Datei laden oder einen vollständig neuen Arbeitsplatz mithilfe einer vorhandenen LandXML-Datei erstellen.

Umgang mit LandXML-Dateien

Um einen neuen Arbeitsplatz im Format LandXML in der App anzulegen, müssen Sie einen vorhandenen Baustellenplan als LandXML-Datei zunächst auf den lokalen Speicher des Tablets hochladen. Anschließend müssen Sie exakte Angaben zu den XML-Metadaten der Datei für das Geo- und Höhenreferenzsystem machen, die Sie von Ihrem Planungs- oder Ingenieurbüro erhalten.

Art und Umfang der erforderlichen Angaben hängen maßgeblich von der Wahl des Koordinaten- und Georeferenzsystems ab (mehr dazu unter Gelände). Sollten die eingegebenen Daten oder Einstellungen sowie die Beschaffenheit der LandXML-Datei nicht miteinander übereinstimmen, wird die App automatisch eine Fehlermeldung auslösen.

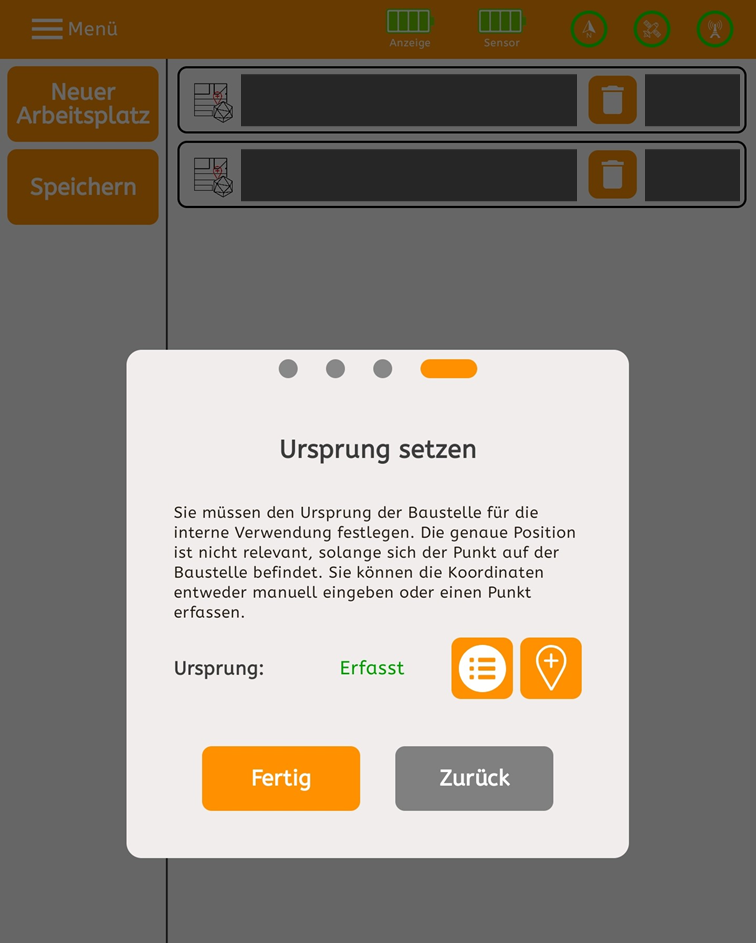

Ursprung (Referenzpunkt) setzen

Für die Erstellung einer Arbeitsansicht in einem Projekt ist ein Ursprung (vormals Referenzpunkt) erforderlich. Der Ursprung muss nicht zwingend ein späterer Punkt auf dem Areal der Baustelle sein. Er wird als räumliche Referenz für ein neues Projekt benötigt. Sie können den Ursprung manuell durch Eingabe von Werten oder durch die Erfassung eines Punktes vor Ort bestimmen.

Wichtig: Im Arbeitsplatz sind alle Punkte absolut (nicht relativ) zum Referenzpunkt gespeichert (sie verfügen über absolute Koordinaten und somit einen absoluten Bezugspunkt).

Neuer aktiver Arbeitsplatz

Sie können einen zuvor gespeicherten Arbeitsplatz wieder laden und bearbeiten. In Ihrem ausgewählten Arbeitsplatz befinden sich alle folgenden Informationen, die über das Designmenü in der Hauptansicht (siehe das Füller-Symbol) angelegt wurden:

• Alle erfassten Punkte einschließlich Ursprung (vormals Referenzpunkt)

• Alle erfassten Strecken, Geraden und Formen wie Polyeder

• Die aktuell aktive Fläche mit aktiver Werkzeugecke

• Den aktuell geladenen und entsprechend ausgerichteten Bauplan

Speichern von Daten erforderlich

Wenn Sie den Arbeitsplatz neu laden, werden alle bisher erfassten und eingestellten Punkte oder Flächen nicht gespeichert und die Daten gehen somit verloren. Speichern Sie zur Sicherheit Ihren aktuellen Arbeitsplatz nach jedem nennenswerten Bearbeitungsschritt, um Datenverluste zu vermeiden.

Speicherung der Werkzeuge

Die erstellten Werkzeuge (z. B. Baggerschaufel oder andere Werkzeuge) werden zwar auf Ebene der App, jedoch nicht auf Ebene des einzelnen Arbeitsplatzes gespeichert. Auf diese Weise bleiben alle exakt kalibrierten Werkzeuge erhalten und müssen nicht in jedem Arbeitsplatz erneut kalibriert und hinterlegt werden. Zudem gehen die kalibrierten Maße nicht verloren, sollten Sie ohne Datenspeicherung den Arbeitsplatz wechseln.

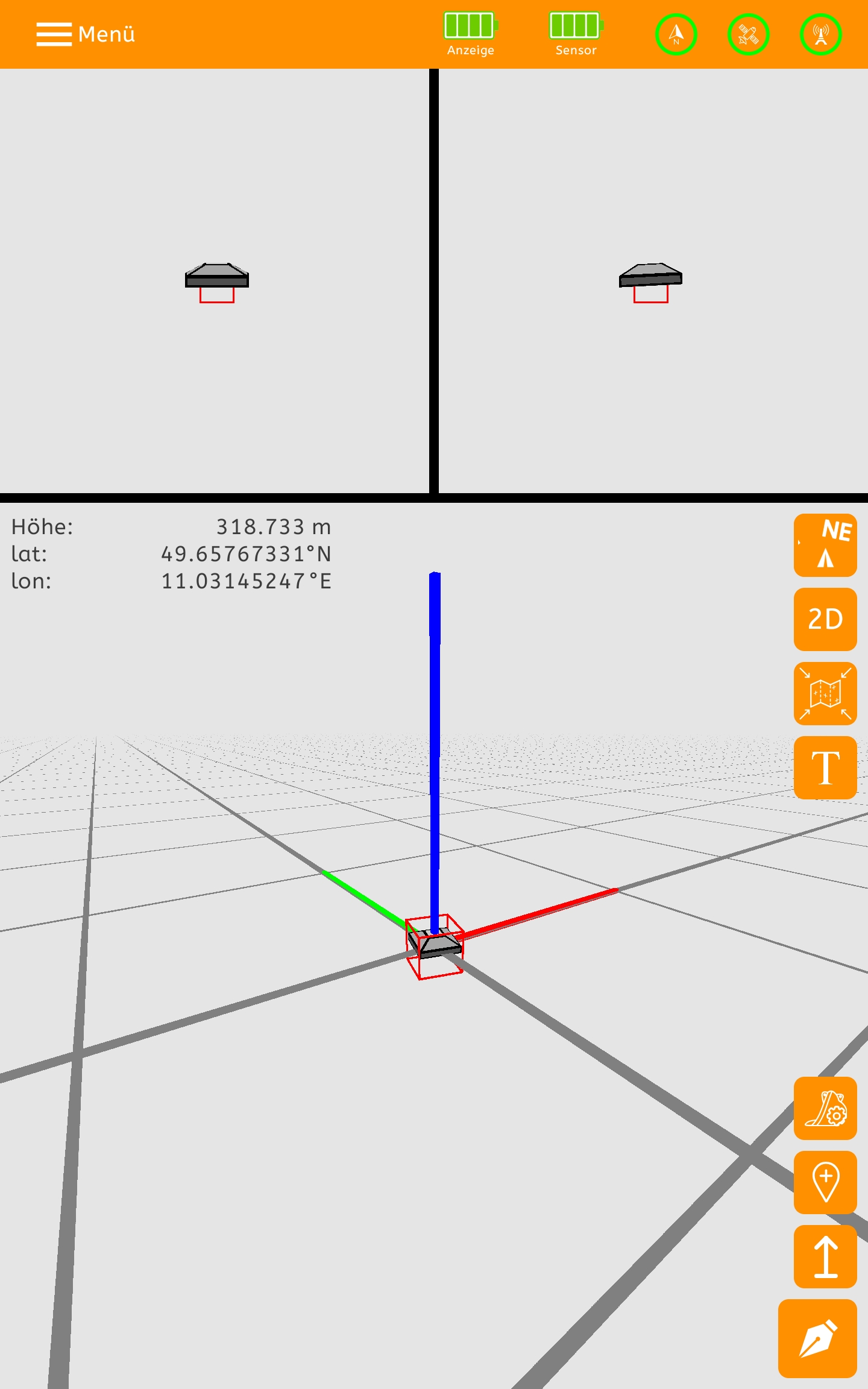

Hauptarbeitsansicht

Sobald ein erster oder weiterer Arbeitsplatz angelegt wurde (im Beispiel oben ohne eine LandXML-Datei), erscheint der GNSS-Sensor auf der primären Arbeitsansicht im Ursprungspunkt.

Ursprung als Referenzpunkt

Der Ursprung dient als Nullpunkt, von dem aus alle weiteren Maße errechnet werden. Zu Beginn eines neuen Arbeitsplatzes bildet der Referenzpunkt den Mittelpunkt eines statischen Koordinatensystems. Hierfür bietet sich idealerweise eine Stelle auf der Baustelle an, die über den gesamten Bauverlauf verfügbar bleibt, sich nicht ändert, jederzeit gut zu erreichen ist und freie Sicht auf den Himmel bietet.
