Geräte

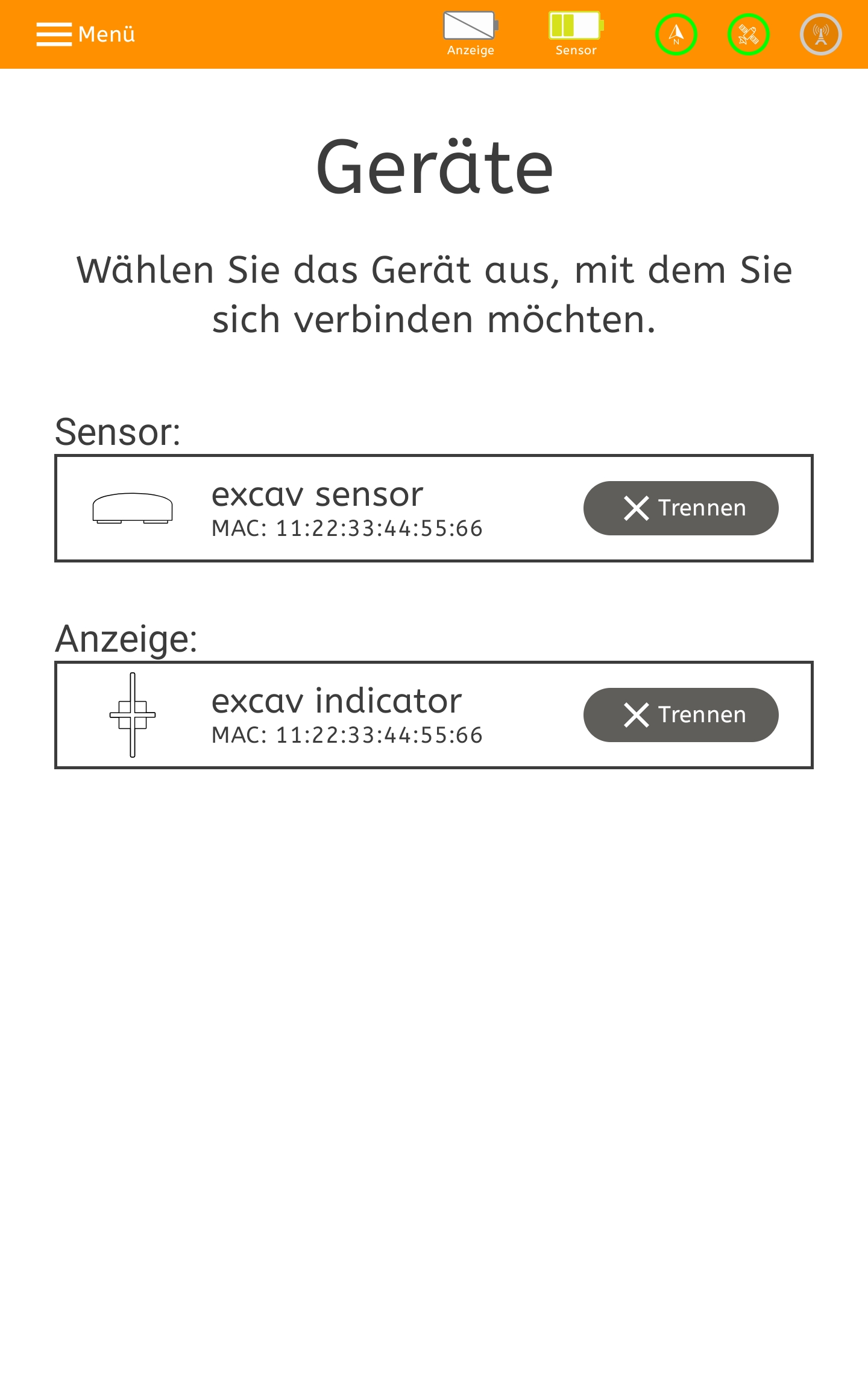

Unter dem Menüführungspunkt Geräte im Startmenü haben Sie die Möglichkeit den GNSS-Sensor und das LED-Anzeigekreuz über Bluetooth mit dem Tablet für die excav PILOT App zu verbinden. Die erforderliche Hardware für den Betrieb des excav PILOT ist bereits in der App unter Geräte hinterlegt und müssen nur noch im Bedarfsfall über "Scannen" gekoppelt werden.

Über den Menüpunkt können Sie zudem die aktuelle Verbindung prüfen, falls Probleme bei der Konnektivität vorliegen sollten und die Geräte nach erneutem Anschalten neu verbinden.

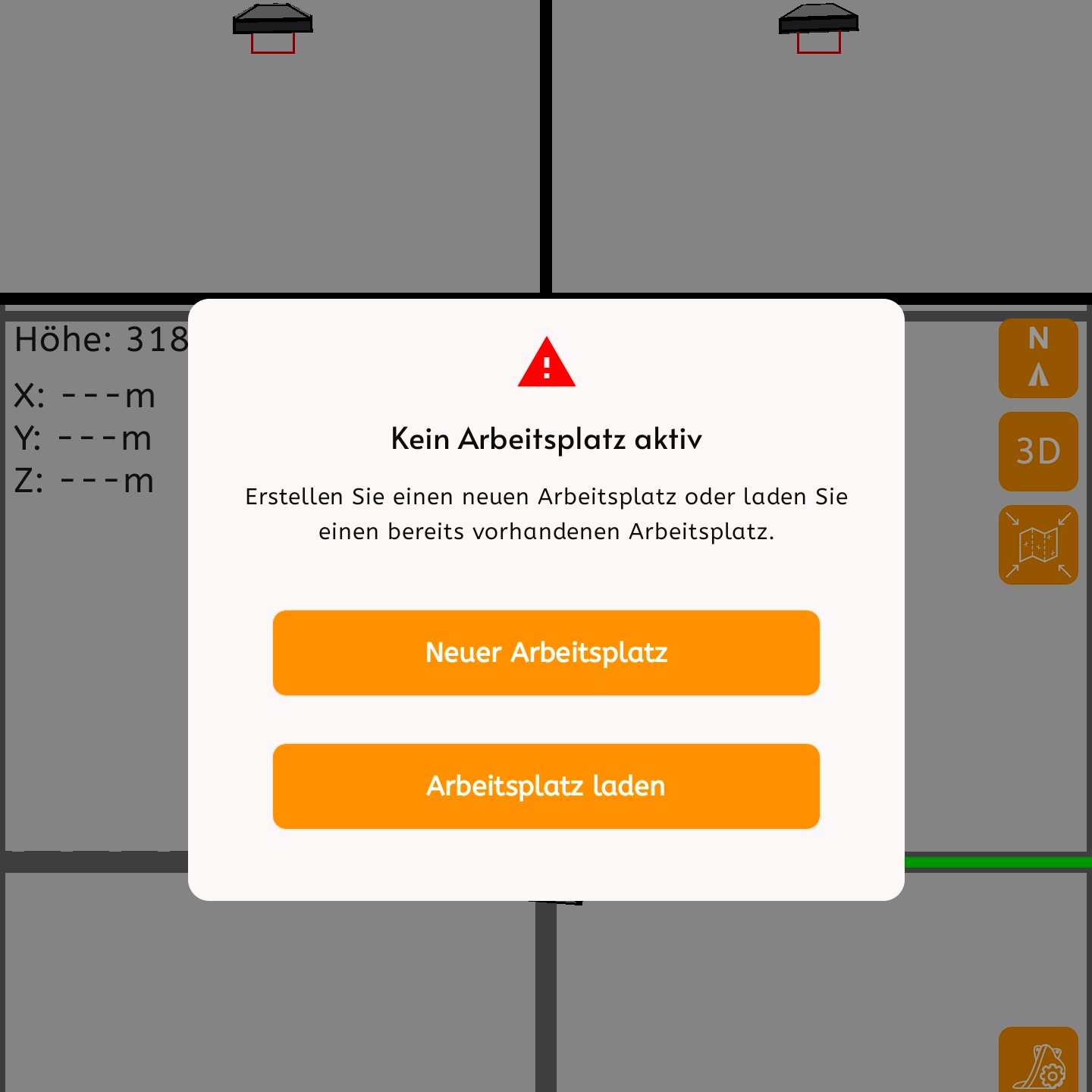

excav PILOT App starten

Da das erstmalige Koppeln und Verbinden der Geräte mit dem Tablet unabdingbar ist, um mit dem excav PILOT arbeiten zu können, ist dieser Vorgang einfach und intuitiv gehalten. Wenn Sie die excav PILOT App auf dem Tablet zum ersten Mal öffnen und starten, erscheint diese Ansicht.

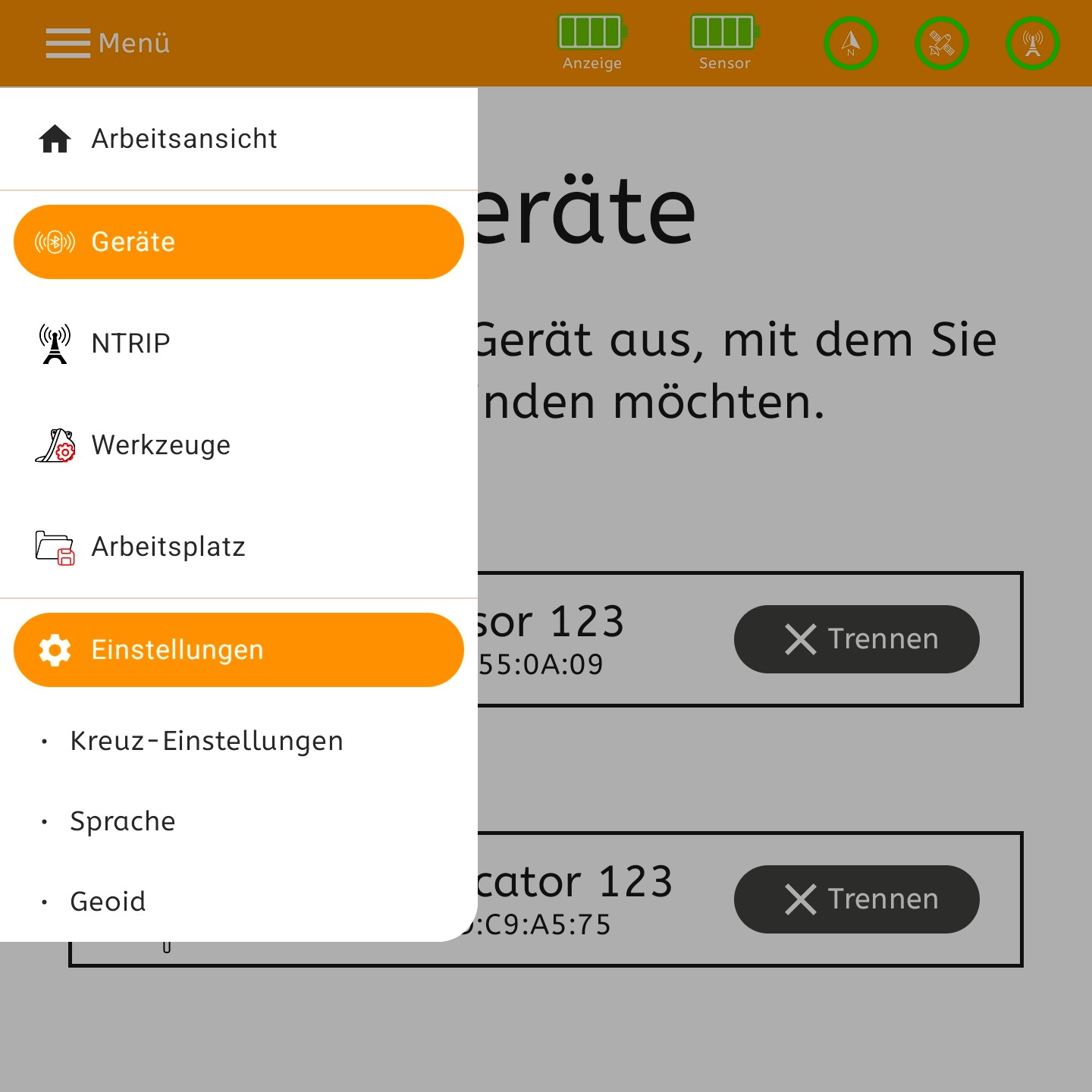

Menüpunkt auswählen

Bevor Sie einen Arbeitsplatz laden oder neu erstellen können, müssen Sie zuerst im Startmenü unter Geräte den GNSS-Sensor und das LED-Anzeigekreuz per Bluetooth koppeln und verbinden. Im Bild oben sind beide Geräte auf einem eingerichteten und eingesetzten Tablet gekoppelt, diese sind zunächst nicht verbunden, wenn Sie den Vorgang zum ersten Mal durchführen.

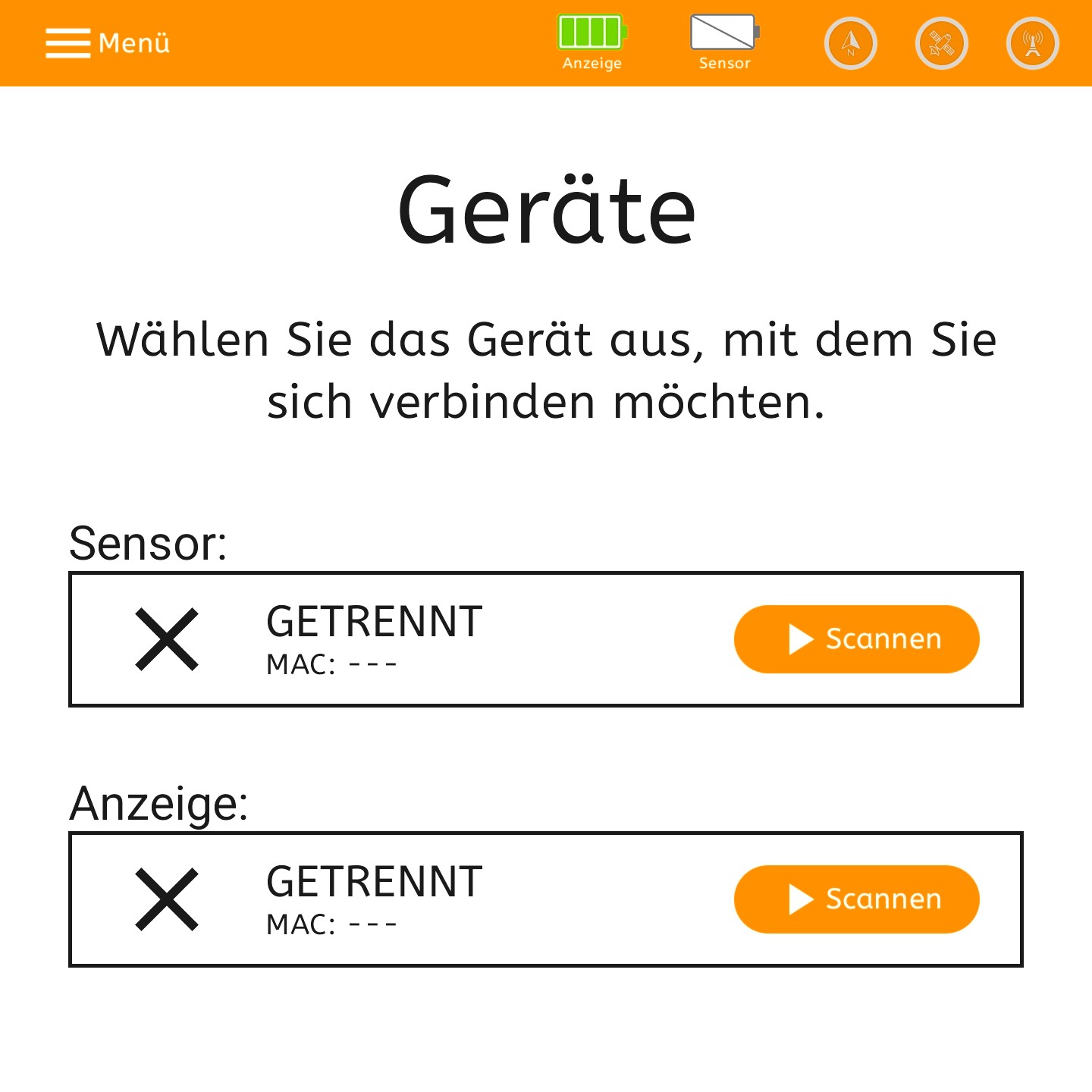

Geräte erstmals verbinden

Der GNSS-Sensor und das LED-Anzeigekreuz sind als verfügbare Geräte hinterlegt und lassen sich per Button entweder über Bluetooth verbinden oder die Verbindung wieder aufheben.

Um die Geräte hinzuzufügen und mit der App-Anwendung zu verknüpfen, müssen beide Geräte zunächst angeschaltet werden. Beginnen Sie hierbei mit dem Sensor und halten Sie den Button auf der Rückseite kurz gedrückt, bis das rückseitige Licht grün aufleuchtet. Beachten Sie bitte, dass Bluetooth auf dem Tablet bereits aktiviert sein muss. Sobald die Geräte eingeschaltet sind und Bluetooth auf dem Tablet aktiviert ist, betätigen Sie in der App unter dem Menüpunkt "Geräte" den orangefarbenen Button "Scannen", zuerst für die Sensoreinheit.

Treten möglicherweise Verbindungsprobleme auf, vergewissern Sie sich, dass beide Geräte ausreichend geladen sind und schalten Sie diese ggf. aus und gleich wieder ein. Achten Sie darauf, dass sich kein weiterer angeschalteter und aktiver GNSS-Sensor des excav PILOT in der Nähe befindet. Zudem sollte sich das Tablet für den Verbindungsaufbau in der Nähe befinden.

Akkustand der Geräte

Der Akkustand des GNSS-Sensors und des LED-Anzeigekreuz werden dauerhaft angezeigt. Achten Sie darauf, dass die Akkustände der einzelnen Geräte nicht unter 10 % fallen, da sich dies bei Sensor auf die Performanz und somit Genauigkeit auswirken kann. Eine volle Akkuladung reicht für ca. 16 Stunden Einsatzdauer. Die Ladezeit der Geräte beläuft sich in etwa auf 2,5 Stunden.

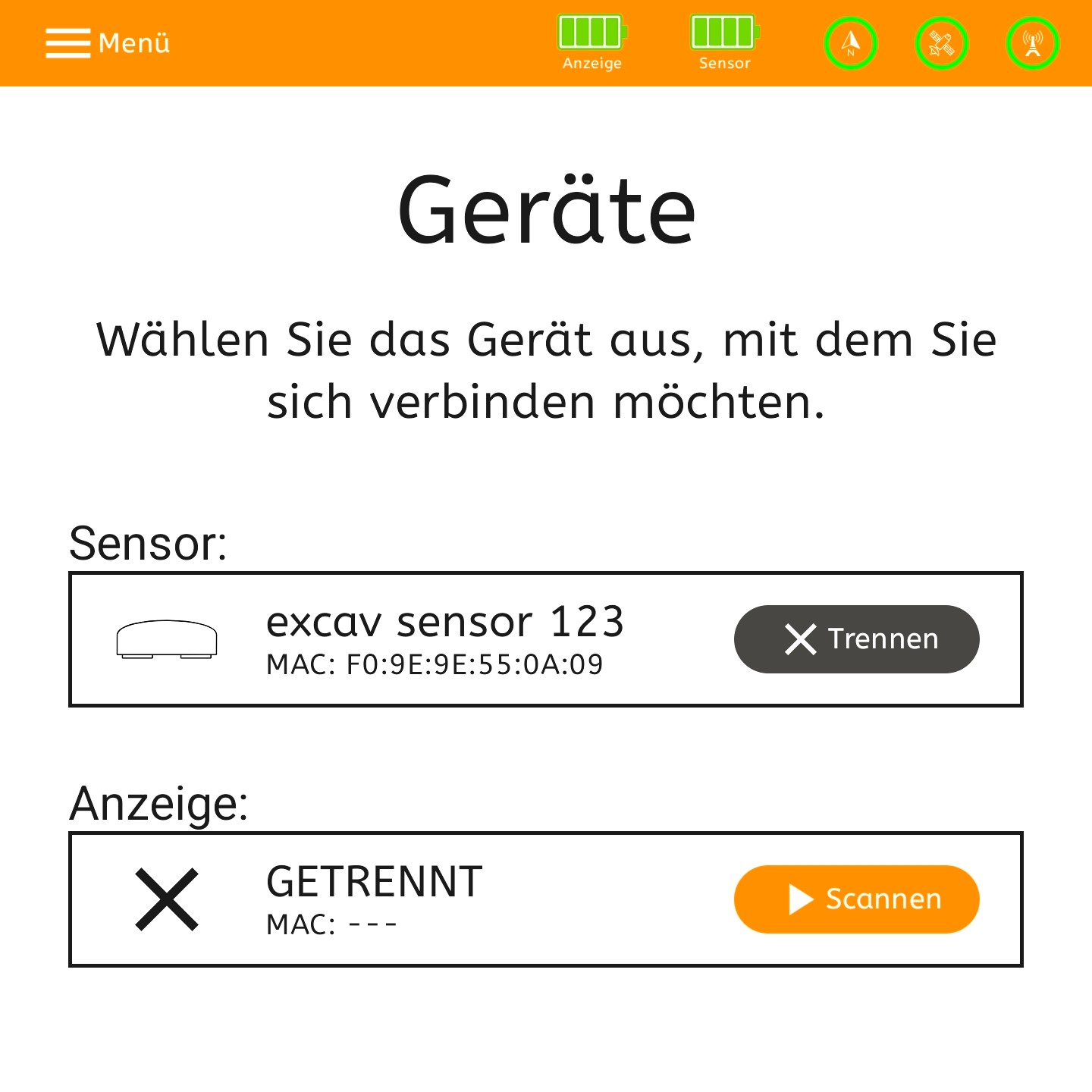

Sensor erfolgreich verbunden

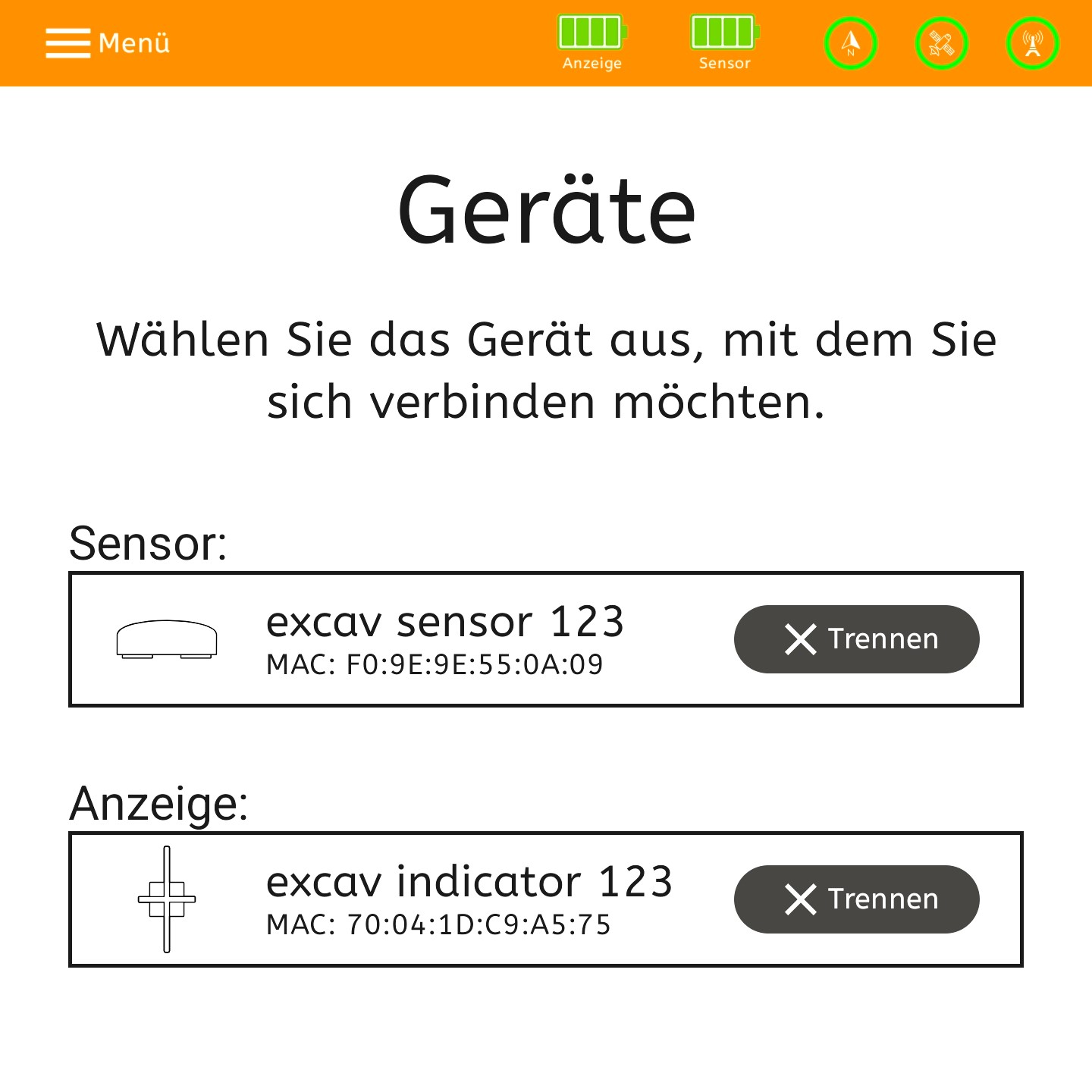

Wählen Sie in der Ansicht oben den vorhandenen Sensor aus und führen Sie den Vorgang ebenfalls mit dem LED-Anzeigekreuz durch. Sobald beide Geräte erfolgreich verbunden sind, erscheinen die Buttons grau mit der Beschriftung "Trennen". Sie können die Verbindung zu den einzelnen Geräten jederzeit manuell trennen.

In der Ansicht oben wurde im ersten Schritt beispielsweise der GNSS-Sensor verbunden und gekoppelt. Der Button erscheint bei aktiver Verbindung nun in Grau mit der Aufforderung "Trennen". Sie können beide Geräte unabhängig voneinander verbinden und koppeln.

Probleme und Problembehebung im Umgang mit den Geräten

Prüfen Sie zunächst, ob die Internetverbindung über mobile Daten sowie Bluetooth aktiv sind. Zudem müssen beide Geräte ausreichend Akkuleistung verfügen, idealerweise mehr als 20 %, da sonst die Verbindungsqualität und die Performanz darunter leiden können.

Normalerweise wird (falls mehrere Sensoren zur Verfügung stehen bzw. standen) der letzte aktiv gekoppelte Sensor angezeigt. Sollte der gewünschte Sensor bereits mit der App eines anderen Tablets gekoppelt sein, ist kein Verbindungsaufbau möglich. Hierfür muss zunächst auf dem anderen Tablet die Verbindung zum Sensor beendet werden, bevor Sie ihn auswählen und verbinden können.

Falls die App des Tablets den Sensor trotz direkter räumlicher Nähe zum Gerät nicht findet, schalten Sie ihn mehrfach an und aus, bis der Verbindungsaufbau gelingt. Dieselben Probleme können ebenfalls mit dem LED-Anzeigekreuz auftreten. Schalten Sie das Gerät mehrfach an und aus, bis der Verbindungsaufbau gelingt und stellen Sie sicher, dass er nicht bereits mit einem anderen Tablet verbunden ist.
