Bauplan

Haben Sie einen .pdf-Plan von Ihrer Baustelle? Dann können Sie diesen auch in die excav PILOT App einlesen und sehen in der 2D-Ansicht immer wo sich der Löffel auf dem Plan befindet.

PDF laden

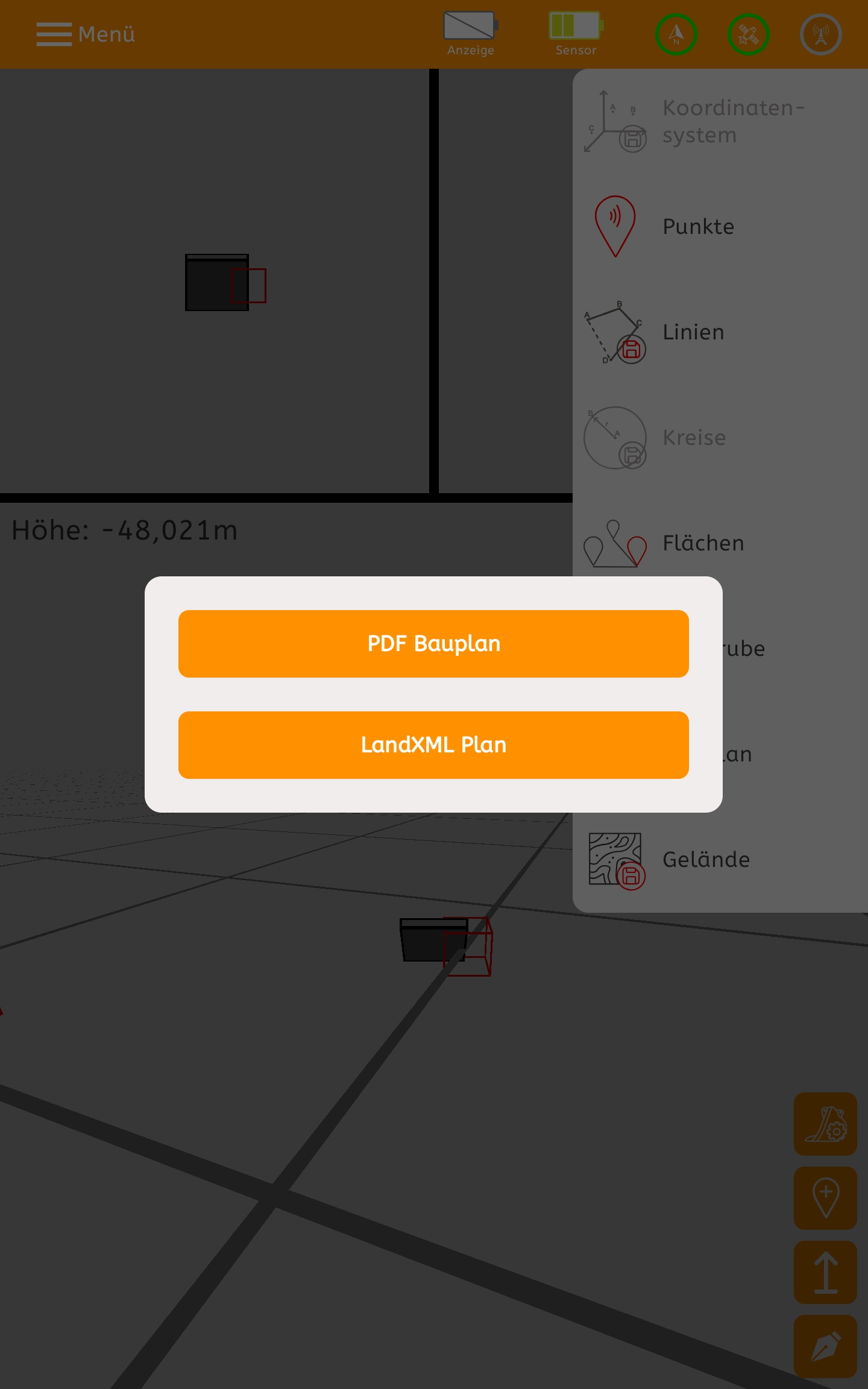

Wählen Sie in der Arbeitsansicht unten rechts das Füller-Icon aus und dann Bauplan.

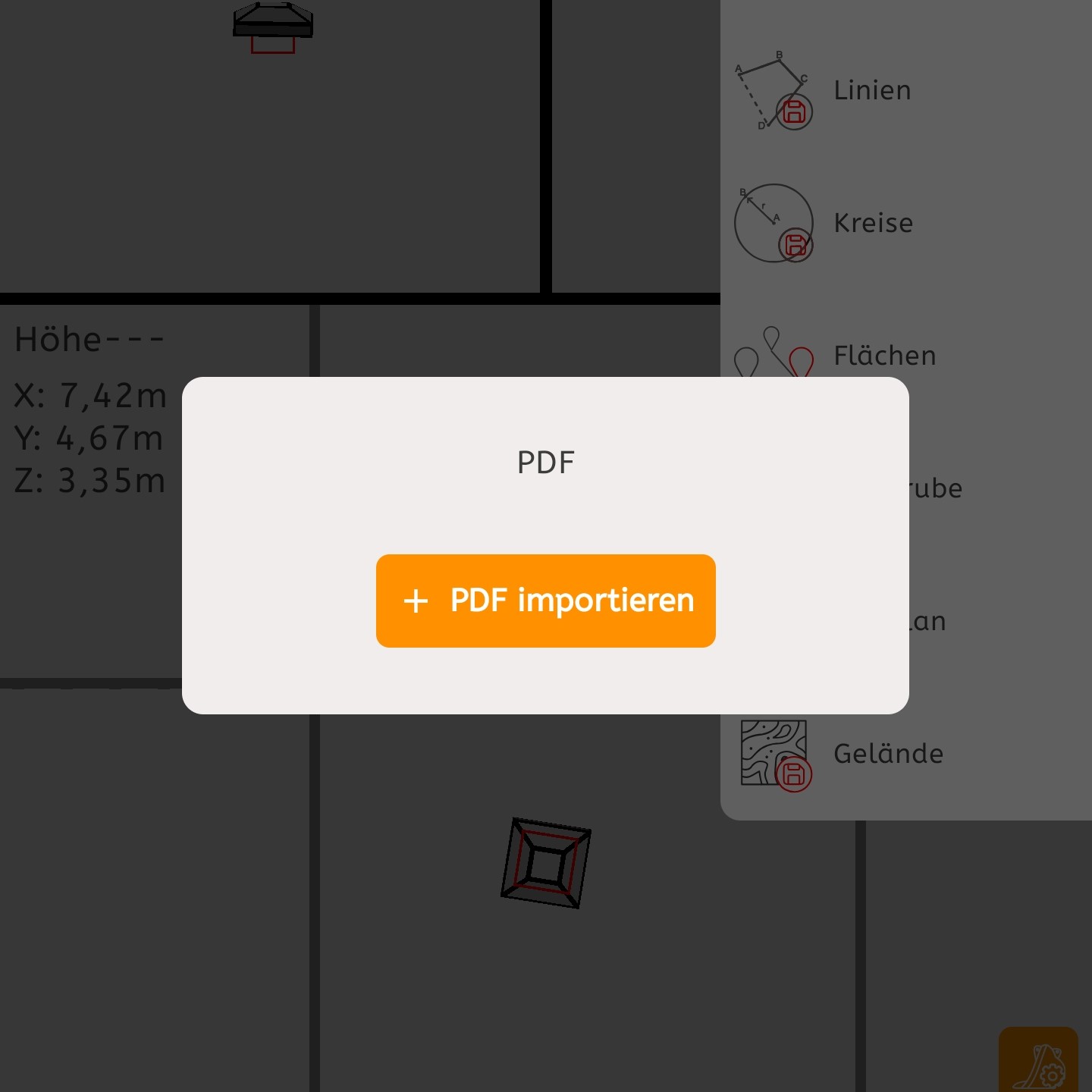

Klicken Sie auf "PDF importieren" und wählen Sie das entsprechende .pdf aus der Liste aus.

Wichtig

Sie müssen die .pdf-Datei zuerst auf das Tablet spielen, indem Sie z.B. das Tablet per USB-C-Kabel mit ihrem Rechner verbinden und den entsprechenden Bauplan als .pdf Datei ablegen. Der Ablageort ist nicht wichtig, Ihnen werden in der Liste alle Dateien im internen Speicher des Tablets vom Dateityp .pdf angezeigt.

Bauplan einmessen

Jetzt müssen wir den Bauplan noch maßstabsgetreu einmessen. Dafür benötigen wir zwei Punkte auf der Baustelle (Reale Punkte), welche auch auf dem Bauplan bekannt sind. Zum Beispiel Grenzsteine oder ein Schachtdeckel. Wir tasten die Punkte z.B. mit dem Rover-Stab an und wählen dann im gleichen Zuge die genaue Position des Punktes auf dem .pdf aus (pdf Punkte), indem wir das orange Fadenkreuz so exakt wie möglich an die korrekte Stelle im .pdf bewegen.

Genauigkeit

Umso weiter die realen Punkte voneinander entfernt liegen, desto weniger kritisch sind kleine Positionsfehler zwischen realem Punkt und .pdf-Punkt. Deshalb empfehlen wir die Punkte mindestens mehrere Meter voneinander entfernt auszuwählen. Idealerweise so weit auseinander wie möglich.

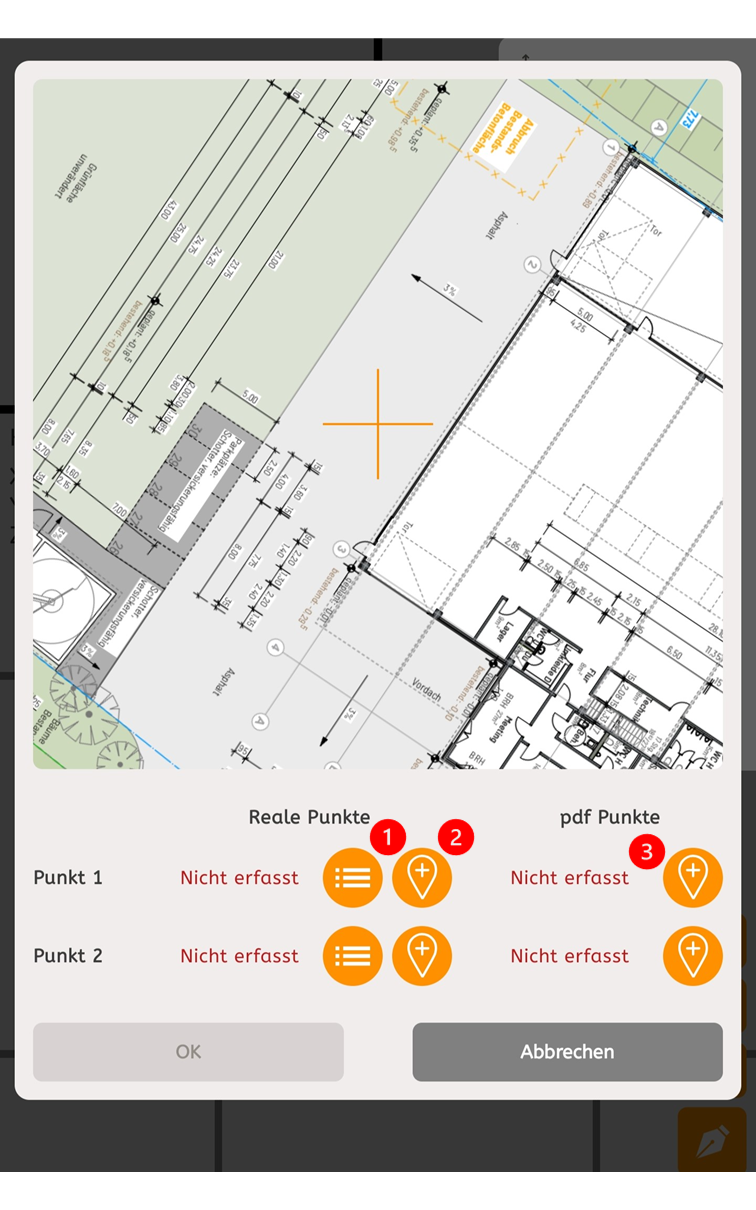

1:   Realen Punkt auf der Baustelle aus der Punkte-Liste auswählen.

oder

2:   Realen Punkt auf der Baustelle direkt hier im Bauplan-Fenster erfassen.

3:   Hier wählen wir den zum realen Punkt 1 passenden .pdf-Punkt im Bauplan aus, indem wir das Fadenkreuz auf die richige Stelle im .pdf ziehen und dann mit dem orangen Button bestätigen.

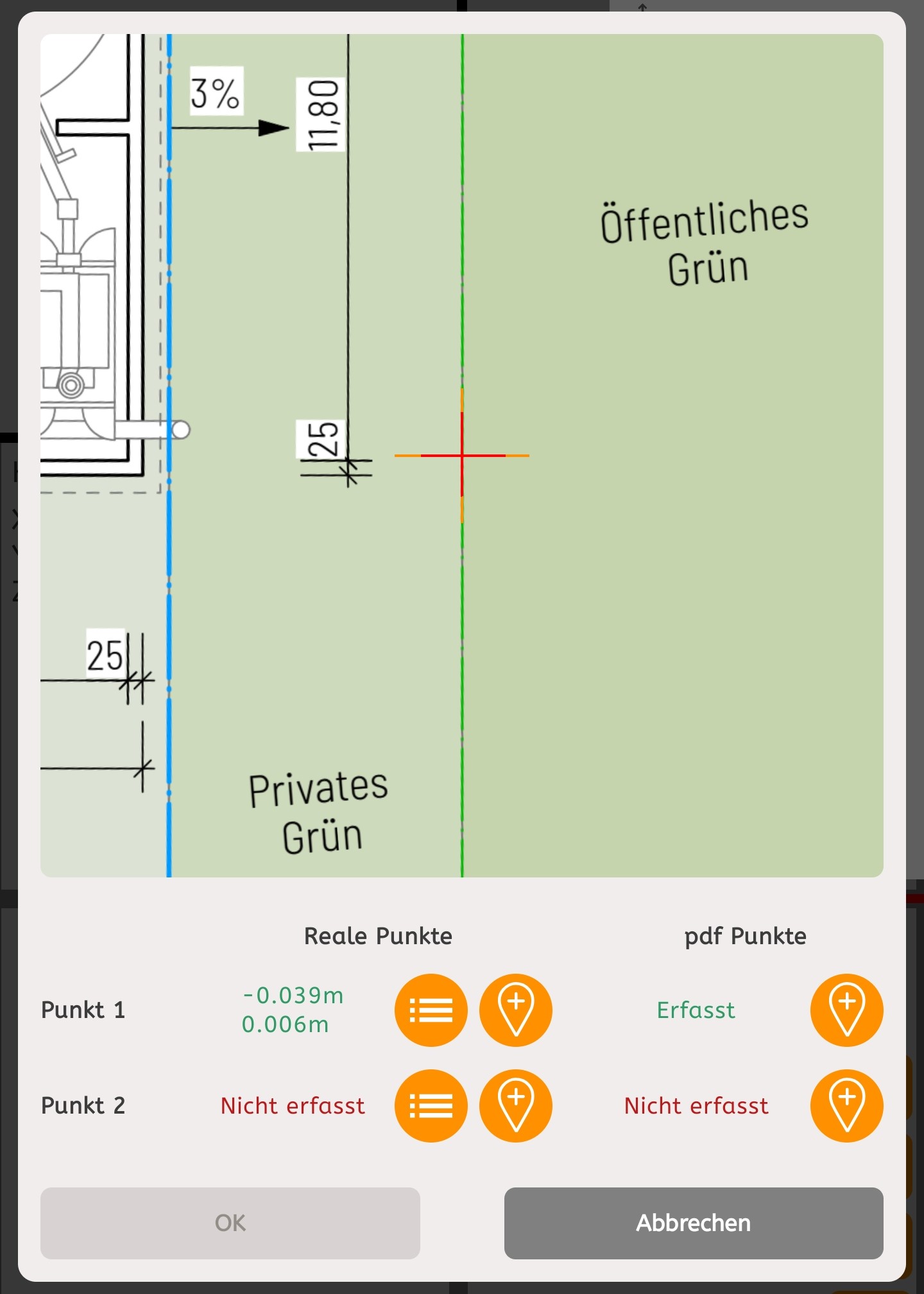

Gleiches Prozedere auch noch für Punkt 2.

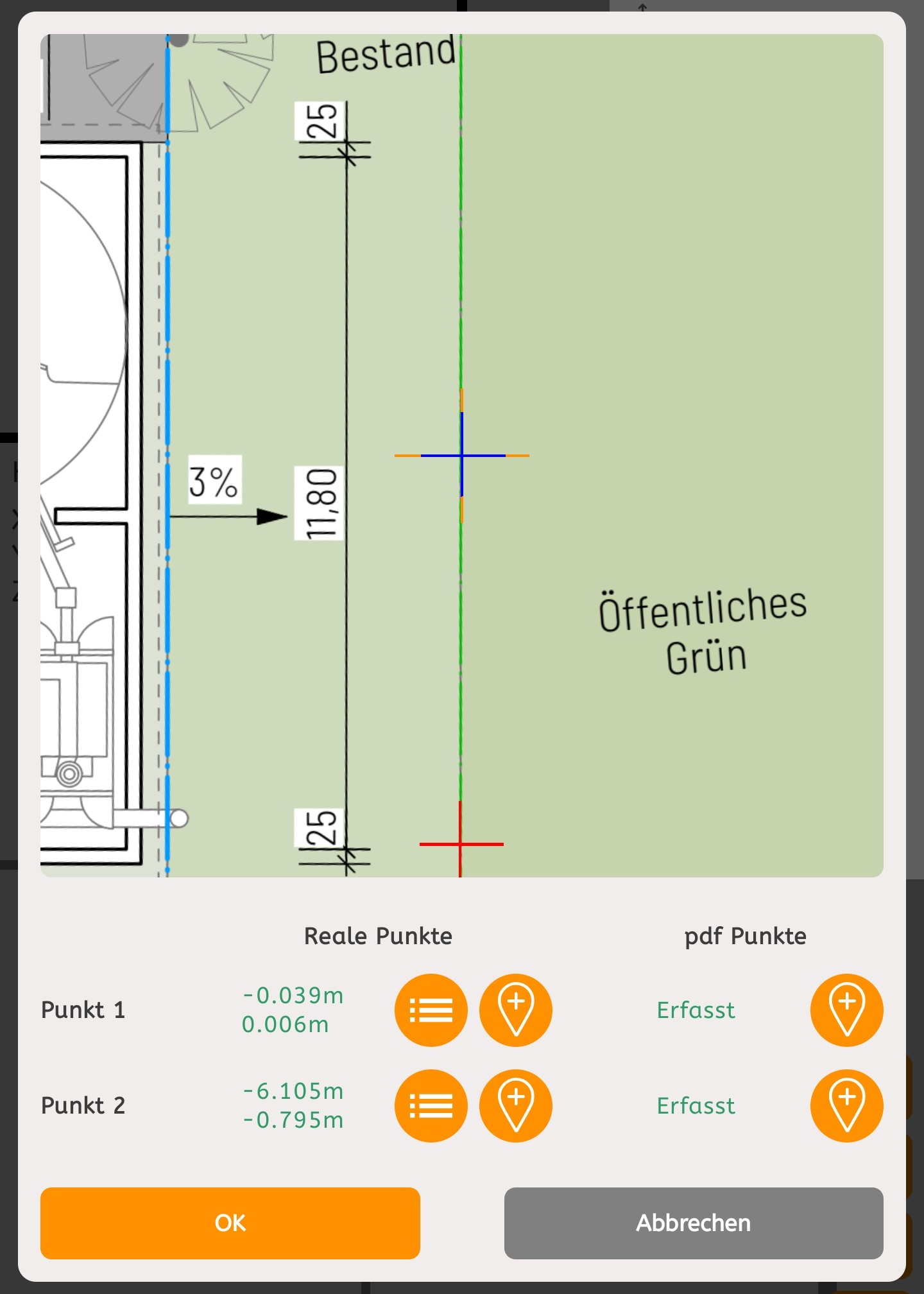

Jetzt noch mit "OK" bestätigen und der Bauplan wird so skaliert und rotiert, sodass er maßstabsgetreu mit korrekter Orientierung in der Arbeitsansicht angezeigt wird.

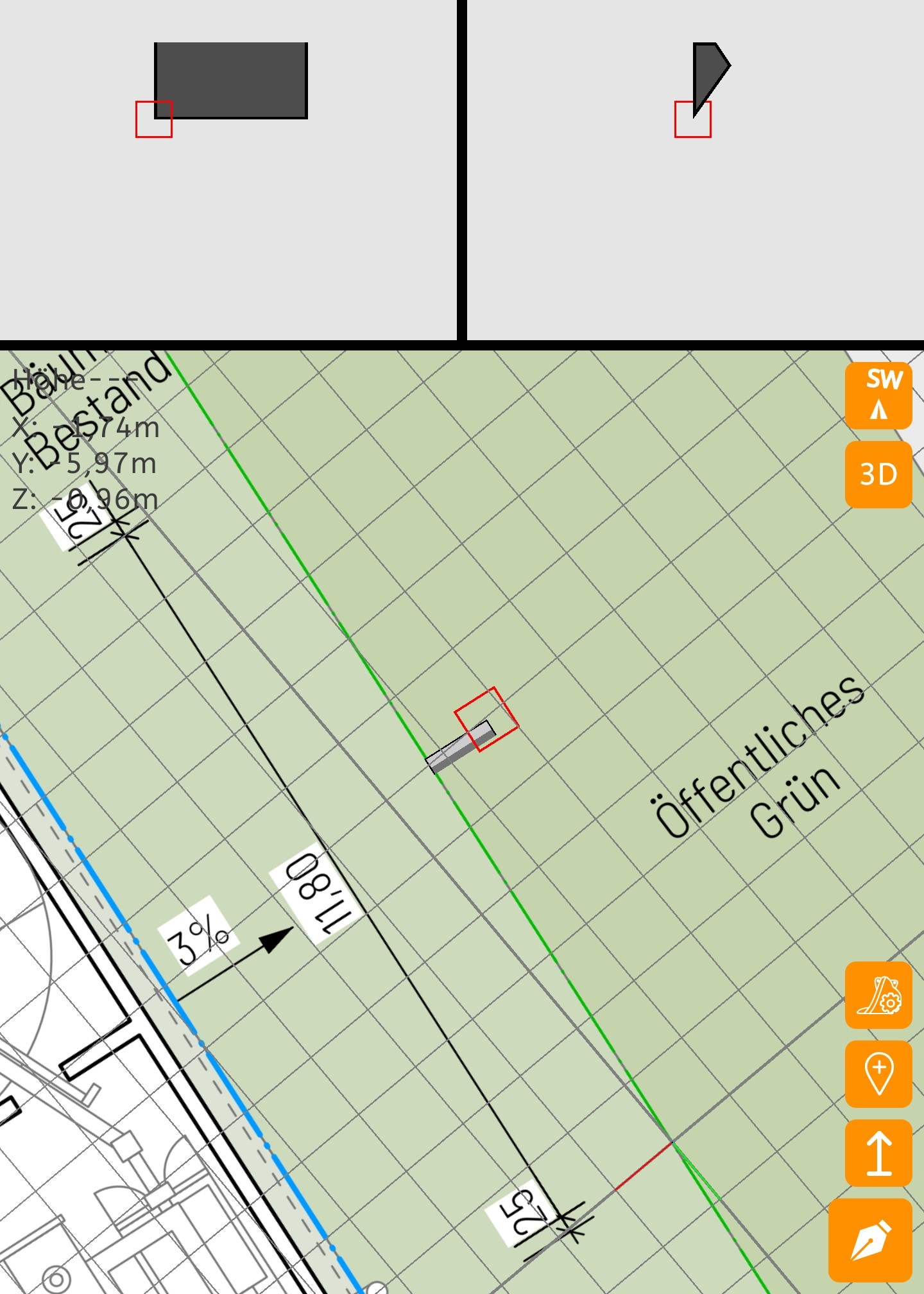

Nur im 2D-Modus sichtbar

Der .pdf-Bauplan ist nur im 2D-Modus sichtbar. Siehe Arbeitsansicht - Hauptarbeitsbereich Ziffer 3.

.pdf-Plan enthält keine Höhen

Höhen müssen Sie selbst noch aufnehmen, indem Sie sich z.B. mit dem Rover-Stab auf dem .pdf-Plan orientieren und alle wichtigen Punkte erfassen.

Leichte Ungenauigkeiten bei manchen .pdf-Varianten
