LED-Anzeigekreuz

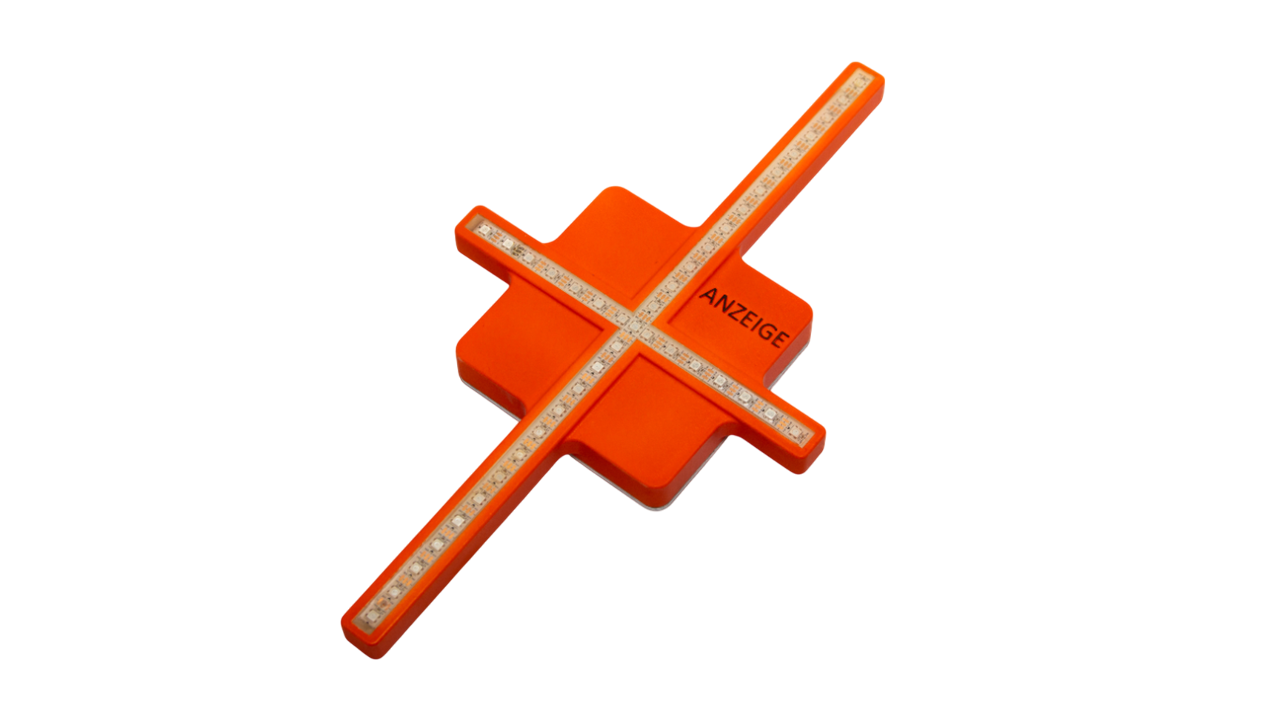

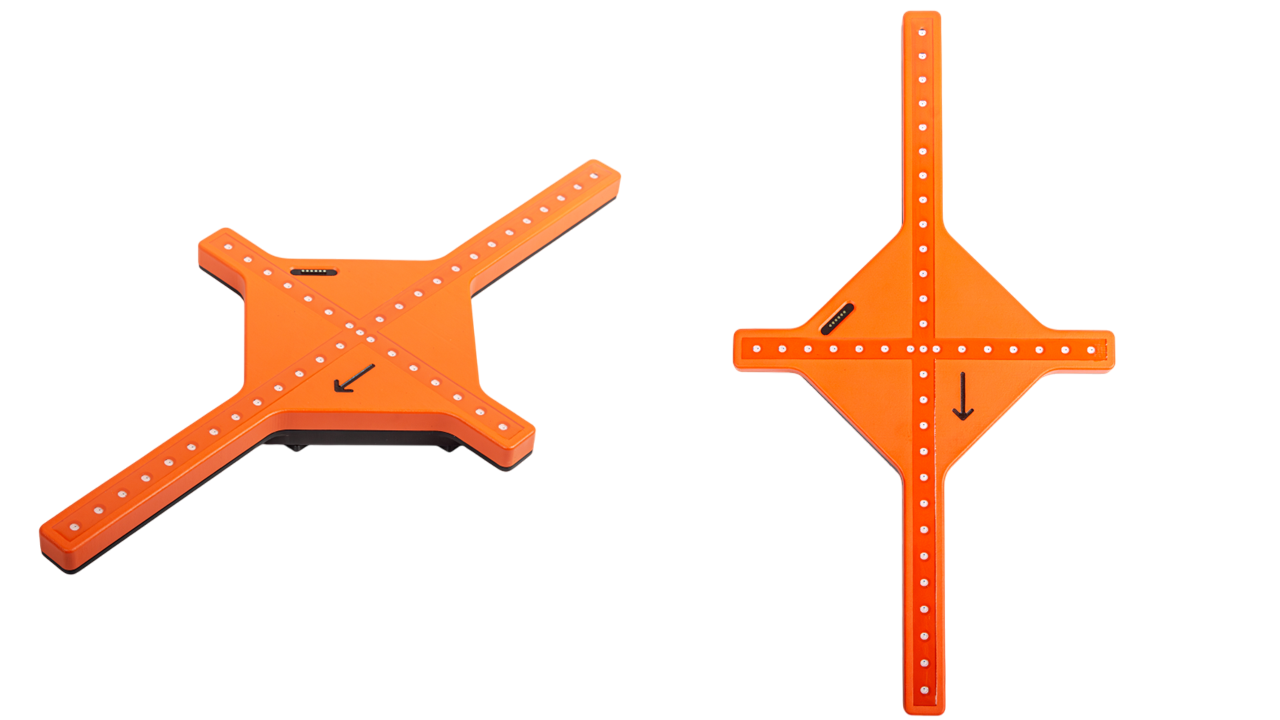

Das mitgelieferte LED-Anzeigekreuz wird am Arm oder Stiel oberhalb des Baggerlöffels magnetisch angebracht und bietet eine zusätzliche visuelle Unterstützung bei der Erfassung der aktuellen Werkzeugposition in Relation zur gewünschten Sollhöhe.

Die Farbgebung der LED-Stränge umfasst Grün (ideale Ausrichtung bis moderate Abweichung), Gelb (erhöhte bis merkliche Abweichung) sowie Rot (erhebliche Abweichung von der Sollhöhe bzw. Sollneigung).

Der vertikale LED-Strang informiert über die Höhendifferenz von Löffel- oder Werkzeugschneide und eingegebener Sollhöhe:

  • Ein LED-Ausschlag nach oben bedeutet, dass sich die Löffel- oder Werkzeugschneide noch über der eingegebenen Sollhöhe befindet und abgesenkt werden sollte.

  • Ein LED-Ausschlag nach unten bedeutet, dass sich die Löffel- oder Werkzeugschneide bereits unter der eingegebenen Sollhöhe befindet und angehoben werden sollte.

Der horizontale LED-Strang informiert über die Abweichung der frontalen Löffel- oder Werkzeugneigung zur Flächen-Soll-Neigung:

  • Ein LED-Ausschlag nach rechts bedeutet, dass der Baggerlöffel zu weit nach rechts (im Uhrzeigersinn) geneigt ist und gegenläufig nach links geneigt werden sollte.

  • Ein LED-Ausschlag nach links bedeutet, dass der Baggerlöffel zu weit nach links (gegen den Uhrzeigersinn) geneigt ist und gegenläufig nach rechts geneigt werden sollte.
